Что такое 2/2-ходовой электромагнитный клапан
A 2-ходовой электромагнитный клапан , обычно записываемый как 2/2 электромагнитный клапан , представляет собой клапан с электроприводом, имеющий два порта и два рабочих положения. Когда катушка получает электрический сигнал, внутренний плунжер меняет положение, и путь потока между впускным портом и выпускным портом либо открывается, либо закрывается. С практической точки зрения 2/2-ходовой электромагнитный клапан работает как переключатель включения и выключения жидкости или газа, движущихся по трубопроводу.
Само название объясняет функцию. Первое число в «2/2» относится к количеству отверстий на корпусе клапана, а второе число относится к количеству рабочих положений, которые может занять внутренний плунжер. Таким образом, 2/2-ходовой электромагнитный клапан имеет ровно одно впускное отверстие, одно выпускное отверстие и два состояния: открытое или закрытое. Это отличается от клапана 3/2 или 5/2, который направляет поток между несколькими путями, а не просто запускает или останавливает его.
| Особенность | Типичное значение |
|---|---|
| Количество портов | 2 порта (1 вход, 1 выход) |
| Рабочие позиции | 2 (открытый и закрытый) |
| Метод срабатывания | Электромагнитная катушка и плунжер |
| Параметры состояния по умолчанию | Нормально закрытый или нормально открытый |
| Общие СМИ | Вода, сжатый воздух, мягкие химикаты, пар |
Как работает 2/2-ходовой электромагнитный клапан
Принцип действия 2/2-ходового электромагнитного клапана основан на электромагнетизме. Медная катушка наматывается на трубку, в которой находится подвижный плунжер, также называемый якорем. Когда ток протекает через катушку, он создает магнитное поле, которое вытягивает плунжер из исходного положения. Возвратная пружина толкает плунжер назад, как только ток прекращается. Это простое движение вперед и назад открывает и закрывает отверстие внутри корпуса клапана.
Упрощенная изометрическая конструкция 2/2-ходового электромагнитного клапана, показывающая разъем, катушку, плунжер и пружину, корпус клапана и два порта.
Рабочий цикл нормально закрытого 2/2-ходового электромагнитного клапана
- Питание подается на клеммы катушки через электрический разъем.
- Катушка создает магнитное поле вокруг плунжера и трубки якоря.
- Магнитное поле тянет плунжер вверх, сжимая возвратную пружину.
- Седло отверстия не закрыто, и среда перемещается от впускного отверстия к выпускному отверстию.
- После отключения питания пружина толкает плунжер обратно вниз, и отверстие снова закрывается.
Рабочий цикл нормально открытого 2/2-ходового электромагнитного клапана
Нормально открытый 2/2-ходовой электромагнитный клапан работает в обратной последовательности. Отверстие остается открытым, пока катушка обесточена, позволяя среде течь свободно. Как только на катушку подается питание, плунжер перемещается, закрывая отверстие, и поток прекращается. Эта конфигурация выбирается для линий, которые должны оставаться открытыми при нормальных условиях эксплуатации и отключаться только при срабатывании определенного управляющего сигнала.
Основные компоненты 2/2-ходового электромагнитного клапана
Каждый 2/2-ходовой электромагнитный клапан, независимо от материала корпуса или номинального напряжения, состоит из одинакового набора внутренних деталей. Понимание каждой детали облегчает чтение технического описания или объяснение неисправности поставщику.
| Компонент | Функция |
|---|---|
| Катушка (электромагнит) | Генерирует магнитное поле при подаче электрического тока |
| Плунжер или арматура | Перемещается внутри змеевика, открывая или закрывая отверстие. |
| Возвратная весна | Возвращает плунжер в исходное положение при отключении питания. |
| Корпус клапана | Вмещает внутренние части и соединяется с трубопроводом через впускные и выпускные отверстия. |
| Седло или отверстие | Уплотняющая поверхность, которая контролирует, открыт или заблокирован путь потока. |
| Мембрана (пилотные типы) | Использует давление в линии, чтобы помочь переместить отверстие большего размера с помощью змеевика меньшего размера. |
| Корпус катушки и разъем | Электрический интерфейс и защита от пыли и влаги |
Нормально закрытые и нормально открытые 2/2 электромагнитные клапаны
2/2-ходовой электромагнитный клапан обычно предлагается в одном из двух состояний по умолчанию. Выбор правильного зависит от того, что произойдет с технологической линией в случае отключения электроэнергии.
| Атрибут | Нормально закрытый (НЗ) | Нормально открытый (НЕТ) |
|---|---|---|
| Государство без власти | Закрыто, нет потока | Открыт, поток проходит через |
| Состояние при подаче питания | Открыт, поток проходит через | Закрыто, нет потока |
| Типичный вариант использования | Отключение водоснабжения, зоны орошения, линии аварийного отключения | Вентиляционные линии, контуры охлаждения, которые должны оставаться текущими во время отключения электроэнергии. |
В большинстве установок контроля жидкости нормально закрытый 2/2-ходовой электромагнитный клапан является выбором по умолчанию, поскольку он обеспечивает герметичность линии в случае потери электропитания, что снижает риск неконтролируемого разряда. Нормально открытые клапаны предназначены для небольшой группы применений, где прерванный сигнал не должен останавливать поток.
Электромагнитные клапаны прямого действия и 2/2-ходовые клапаны с пилотным управлением
Помимо нормально закрытого и нормально открытого типа, 2/2-ходовой электромагнитный клапан также может быть выполнен в исполнении прямого действия или в исполнении с пилотным управлением. Разница заключается в том, как создается сила, необходимая для открытия отверстия.
Клапан прямого действия перемещает плунжер только за счет магнитной силы катушки, поэтому он может открываться при нулевом перепаде давления. Это делает его подходящим для отверстий небольшого размера, обычно примерно от 15 до 20 миллиметров, а также для применений, в которых линия может находиться при атмосферном давлении. Клапан с пилотным управлением использует само давление в линии, чтобы помочь поднять диафрагму или поршень, что позволяет сравнительно небольшой катушке управлять гораздо большим отверстием. Конструкции с пилотным управлением обычно требуют минимальной разницы давления между входом и выходом, часто в диапазоне примерно от 0,5 до 1 бар, прежде чем они смогут надежно открыться.
Относительное сравнение 2/2-ходовых электромагнитных клапанов прямого действия и пилотного управления по пяти практическим факторам, оцененным по простой шкале от 1 до 5 для иллюстрации.
2/2-ходовые, 3/2-ходовые и 5/2-ходовые электромагнитные клапаны
Люди, ищущие 2-ходовой электромагнитный клапан иногда встречаются клапаны 3/2 и 5/2, что может сбивать с толку, поскольку все три имеют один и тот же принцип работы катушки и плунжера. Разница заключается в том, сколько портов и путей потока контролирует каждая конструкция.
| Конфигурация | Порты | Позиции | Общее использование |
|---|---|---|---|
| 2/2 пути | 2 | 2 | Простое включение и выключение линий подачи воды, воздуха или газа. |
| 3/2 пути | 3 | 2 | Управление пневмоцилиндрами одностороннего действия |
| 5/2 пути | 5 | 2 | Управление пневмоцилиндрами двойного действия |
A 2/2 электромагнитный клапан остается наиболее распространенным выбором, когда целью является просто запустить или остановить поток, а не направить его в разные пункты назначения, поэтому он так широко используется для водоснабжения, орошения и общего перекрытия жидкости.
Распространенные материалы корпуса клапана
Материал корпуса 2/2-ходового электромагнитного клапана определяет, насколько хорошо он противостоит проходящей через него среде и как он работает при различных температурах. Четыре материала охватывают большинство промышленных и водных применений.
Приблизительная оценка относительной коррозионной стойкости в зависимости от материала корпуса клапана по шкале от 1 до 10, только для общего сравнения.
Латунные корпуса электромагнитных клапанов
Латунь является стандартным материалом общего назначения для двухходовых электромагнитных клапанов, работающих со сжатым воздухом, водой и легким маслом. Он предлагает разумный баланс коррозионной стойкости и механической прочности, поэтому поставщик латунных электромагнитных клапанов обычно указывает его как вариант корпуса по умолчанию для ирригации, общих промышленных воздухопроводов и основного режима перекрытия воды.
Корпуса электромагнитных клапанов из нержавеющей стали
Такие марки, как нержавеющая сталь 304 и 316, гораздо лучше справляются с агрессивными средами или средами высокой чистоты, чем латунь. А электромагнитный клапан для воды из нержавеющей стали часто выбирают для морской воды, рассола, чистящих химикатов, линий пищевой промышленности и медицинского стерилизующего оборудования, где недопустима поверхностная коррозия или загрязнение.
Инженерные пластиковые корпуса электромагнитных клапанов
Такие материалы, как ПА, ПВХ и ПОМ, легкие и хорошо противостоят многим слабым химическим веществам. А пластиковый электромагнитный клапан для воды распространен в сельскохозяйственном капельном орошении, на мойках автомобилей и в других экономичных водопроводах, хотя его максимальная рабочая температура ниже, чем у металлических альтернатив.
Чугунные корпуса электромагнитных клапанов
Чугунные корпуса используются в портах большего размера для работы с воздухом и паром, где механическая прочность имеет большее значение, чем вес. Они менее подходят для использования на открытом воздухе во влажной среде, если за чистотой поверхности не ухаживают должным образом, поскольку необработанный чугун более склонен к поверхностной ржавчине, чем латунь или нержавеющая сталь.
Варианты напряжения и катушки
Катушка 2/2-ходового электромагнитного клапана может быть намотана на несколько стандартных напряжений, и правильный выбор обычно зависит от источника питания, уже имеющегося на месте установки.
- 12 В постоянного тока Катушки обычно используются в контроллерах капельного орошения на солнечной энергии и портативном оборудовании с батарейным питанием. Покупатели, строящие автономные системы или солнечные ирригационные установки, часто ищут Поставщик водяного электромагнитного клапана 12 В который может соответствовать этому требованию низкого напряжения.
- 24 В постоянного тока катушки являются стандартным выбором для ПЛК и автоматизированного управления производственными линиями, поскольку большинство промышленных панелей управления уже выдают сигналы 24 В постоянного тока. А Производитель электромагнитных клапанов 24 В постоянного тока обычно предлагает эту конфигурацию по умолчанию для проектов автоматизации.
- 110 В или 220 В переменного тока катушки остаются обычным явлением в стационарных муниципальных, сельскохозяйственных и коммунальных установках, которые подключаются непосредственно к электросети без отдельного управляющего трансформатора.
| Напряжение | Типичное энергопотребление | Типичная обстановка |
|---|---|---|
| 12 В постоянного тока | от 4 до 6 Вт | Солнечные и портативные ирригационные системы |
| 24 В постоянного тока | от 5 до 8 Вт | Промышленная автоматизация и управление ПЛК |
| 220 В переменного тока | от 8 до 12 Вт | Стационарные здания и муниципальные сооружения |
Пропускная способность и размер отверстия
Пропускная способность 2/2-ходового электромагнитного клапана обычно описывается с помощью коэффициента расхода, который часто обозначается Kv или Cv в зависимости от региона. Это число описывает, сколько среды может пройти через открытый клапан при заданном перепаде давления. Больший диаметр отверстия обычно обеспечивает более высокий коэффициент расхода, но также требуется либо катушка большего размера, либо конструкция с пилотным управлением, чтобы создать достаточную силу для его открытия.
Приблизительные значения коэффициента расхода в зависимости от диаметра отверстия показаны в иллюстративных целях, поскольку фактическая производительность зависит от конструкции.
Типичные области применения 2/2-ходовых электромагнитных клапанов
Поскольку 2/2-ходовым электромагнитным клапаном легко управлять с помощью простого цифрового сигнала, он применяется во многих отраслях промышленности, где требуется надежное автоматическое перекрытие потока.
Примерное распределение общих областей конечного использования 2/2-ходовых электромагнитных клапанов по проектам управления жидкостью.
Помимо категорий, показанных выше, 2/2-ходовые электромагнитные клапаны также используются в автоматизированных производственных линиях, сельскохозяйственной технике и установках солнечного отопления, где простой электрический сигнал должен запускать или останавливать путь жидкости без ручного вмешательства.
Как правильно выбрать 2/2-ходовой электромагнитный клапан
Выбор подходящего 2/2-ходового электромагнитного клапана для проекта сводится к согласованию технических характеристик клапана с фактическими условиями эксплуатации линии. Приведенные ниже факторы охватывают большинство решений по выбору.
- Подтвердите тип носителя и его совместимость с материалом уплотнения и корпуса.
- Проверьте диапазон рабочего давления и температуры линии по номинальным характеристикам клапана.
- Подберите доступный источник питания, например напряжение сети 12 В постоянного тока, 24 В постоянного тока или переменного тока.
- Подтвердите размер порта и тип резьбы соединения, используемые в существующем конвейере.
- Выберите степень защиты, например IP43, IP65 или IP68, в зависимости от среды установки.
- Определитесь с материалом корпуса, выбрав латунь, нержавеющую сталь, инженерный пластик или чугун.
- Сравните размер отверстия и коэффициент расхода с требуемым расходом.
- Решите, требуется ли для линии нормально закрытое или нормально открытое состояние по умолчанию.
- Выбирайте прямое действие для малых отверстий и низких перепадов давления или пилотное управление для больших отверстий.
Советы по установке и обслуживанию
2/2-ходовой электромагнитный клапан — относительно простое устройство, но некоторые особенности установки существенно влияют на его долгосрочную работу.
- Установите клапан так, чтобы корпус катушки находился в вертикальном положении, в таком положении, которое рекомендовано в технической документации, поскольку некоторые конструкции катушек чувствительны к положению.
- Установите входную фильтрацию, чтобы предотвратить попадание мусора в отверстие и седло, что является одной из наиболее частых причин утечек.
- Поддерживайте напряжение питания в пределах примерно плюс-минус 10 процентов от номинального напряжения катушки, чтобы избежать чрезмерного перегрева.
- Клапаны, которые простаивают в течение длительного времени, регулярно выполняйте циклические циклы, чтобы предотвратить заедание седла или плунжера.
- Периодически проверяйте температуру поверхности катушки, поскольку необычно горячая катушка может указывать на проблему с проводкой или рабочим циклом.
- Надлежащим образом герметизируйте кабельный ввод при установке на открытом воздухе или при промывке с классом защиты IP65 или IP68, чтобы предотвратить попадание влаги в разъем.
Работа с опытным производителем 2/2-ходовых электромагнитных клапанов
SENYA — китайская компания. Производитель 2/2-ходовых электромагнитных клапанов и производитель водяных электромагнитных клапанов с 1994 года работает под управлением Ningbo SENYA Pneumatic Technology Co., Ltd. Компания специализируется на клапанах, цилиндрах и сопутствующих пневматических компонентах, ежегодно производя более 2 000 000 комплектов компонентов на крупномасштабной производственной базе, сочетающей прецизионную обработку с автоматизированным цифровым тестированием.

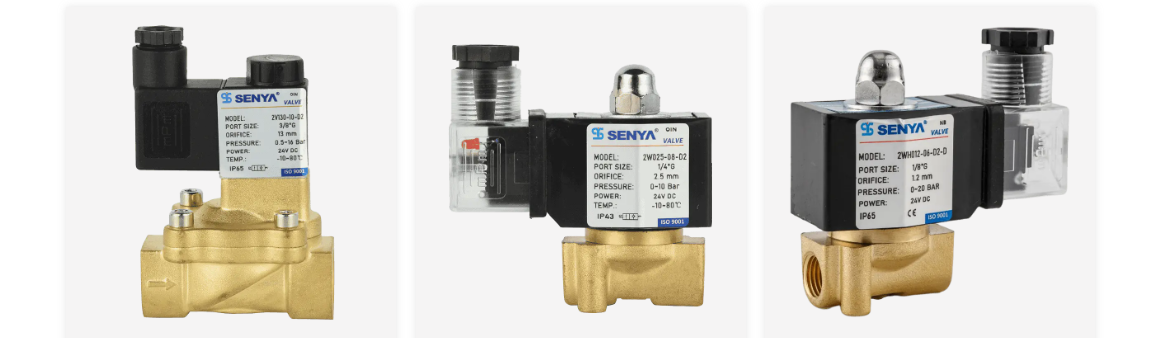

SENYA предлагает 2/2-ходовые электромагнитные клапаны из всего диапазона материалов, описанных ранее в этой статье, которые работают как поставщик латунных электромагнитных клапанов для общих служебных обязанностей и предоставления вариантов для электромагнитный клапан для воды из нержавеющей стали или пластиковый электромагнитный клапан для воды в зависимости от медиа и бюджета проекта. Что касается электрической части, компания поддерживает общие требования к катушкам в качестве Поставщик водяного электромагнитного клапана 12 В для солнечных и портативных систем, а также в качестве Производитель электромагнитных клапанов 24 В постоянного тока для линий автоматизации, управляемых ПЛК.
Для суровых условий эксплуатации клапаны SENYA доступны со степенями защиты IP43, IP65 и IP68 и могут охватывать диапазон температур от -20C до 200C (от -4F до 392F), а также диапазон давления от микровакуума до 200 бар (4351 фунт на квадратный дюйм). Продукция экспортируется в более чем 30 стран, включая США, Турцию, Испанию, Италию, Великобританию, Южную Корею, Австралию и Мексику, и используется в автомойке, медицинской стерилизации, автоматизированных производственных линиях, горнодобывающей промышленности, пылеудалении, музыкальных фонтанах, сельскохозяйственном орошении, солнечных проектах, сельскохозяйственной технике и пищевой промышленности. Благодаря круглосуточной технической поддержке проекта и послепродажному реагированию, SENYA работает с клиентами, чтобы подобрать решение по контролю жидкости с учетом конкретной среды, температуры и давления каждого проекта.
Часто задаваемые вопросы
| Q1: Для чего используется электромагнитный клапан? Электромагнитный клапан используется для запуска, остановки или направления потока жидкости или газа внутри трубопровода с использованием электрического сигнала вместо ручной ручки, что позволяет автоматически контролировать поток с помощью таймера, датчика или панели управления. | Q2: Как работает водяной электромагнитный клапан Водяной электромагнитный клапан работает через электромагнитную катушку, которая перемещает внутренний плунжер. Когда на катушку подается напряжение, плунжер смещается и либо открывает, либо закрывает путь потока, пропуская воду или блокируя его. |
| Вопрос 3: Что такое 2/2-ходовой электромагнитный клапан? 2/2-ходовой электромагнитный клапан представляет собой клапан с двумя отверстиями и двумя положениями, что означает, что он имеет один вход и один выход и может быть только полностью открытым или полностью закрытым, а также имеет нормально открытую или нормально закрытую конструкцию. | Q4: Каковы различные типы электромагнитных клапанов? Электромагнитные клапаны обычно делятся на нормально закрытые, нормально открытые, прямого действия и пилотные клапаны, а также их можно классифицировать по количеству портов, например, конфигурации 2/2, 3/2 и 5/2. |
| Вопрос 5: В чем разница между 2/2- и 3/2-ходовым электромагнитным клапаном? 2/2-ходовой электромагнитный клапан имеет два порта и просто открывает или закрывает один путь потока, тогда как 3/2-ходовой электромагнитный клапан имеет три порта и используется для переключения потока между двумя разными путями или для управления цилиндром одностороннего действия. | Вопрос 6: Может ли 2/2-ходовой электромагнитный клапан работать от напряжения 12 В или 24 В? Да, 2/2-ходовой электромагнитный клапан обычно доступен с катушками постоянного тока 12 В для солнечных и портативных систем, а также с катушками постоянного тока 24 В для производственных линий с ПЛК и автоматизацией, в дополнение к стандартным вариантам напряжения переменного тока. |
