2-ходовые, 3-ходовые и 5-ходовые электромагнитные клапаны: в чем разница и как выбрать?

Опубликовано Администратор | 30 Jul

Контент

2-ходовые, 3-ходовые и 5-ходовые электромагнитные клапаны: основная разница

Основное различие между этими тремя конфигурациями сводится к количеству портов и управлению направлением потока. А 2-ходовой электромагнитный клапан имеет два порта и просто открывает или закрывает один путь потока, трехходовой электромагнитный клапан добавляет третий порт для давления выхлопа и пилотных устройств одностороннего действия, а 5-ходовой электромагнитный клапан использует пять портов для направления воздуха в двух направлениях, что делает его стандартным выбором для цилиндров двойного действия. Выбор правильной конфигурации клапана напрямую влияет на архитектуру системы, энергопотребление и долговечность эксплуатации. , поэтому соответствие количества портов приложению имеет большее значение, чем первоначально ожидает большинство покупателей.

Современные производственные линии все чаще требуют быстрого реагирования на срабатывание: многие системы теперь ожидают времени отклика в диапазоне от 15 до 30 миллисекунд. Использование неправильной конфигурации клапана, например, установка трехходового агрегата меньшей производительности там, где на самом деле необходим пятиходовой клапан, может привести к медленному срабатыванию цилиндра и заметному снижению пропускной способности. Понимание того, как работает каждая конфигурация, значительно упрощает предотвращение подобных несоответствий при проектировании системы или планировании замены.

Как работает электромагнитный клапан

В электромагнитном клапане используется электромагнитная катушка для перемещения внутреннего плунжера или диафрагмы, которая открывает или закрывает путь потока внутри корпуса клапана. Когда на катушку подается напряжение, магнитное поле тянет плунжер и переводит клапан в открытое или альтернативное положение потока, а при отключении питания пружина обычно возвращает клапан в исходное состояние покоя. Этот базовый механизм остается одинаковым как для пневматических воздушных клапанов, так и для водяных электромагнитных клапанов, хотя смачиваемые материалы и конструкция уплотнений различаются в зависимости от того, является ли среда сжатым воздухом или водой.

Нормально открытый против нормально закрытого

Большинство электромагнитных клапанов сконструированы как нормально закрытые, остающиеся закрытыми до подачи питания, или нормально открытые, остающиеся открытыми до подачи питания. Это различие имеет значение для безопасности и проектирования технологического процесса, поскольку нормально закрытый клапан часто выбирается для применений, где поток должен автоматически прекращаться в случае потери питания, тогда как нормально открытый клапан подходит для процессов, где непрерывный поток является более безопасным состоянием по умолчанию.

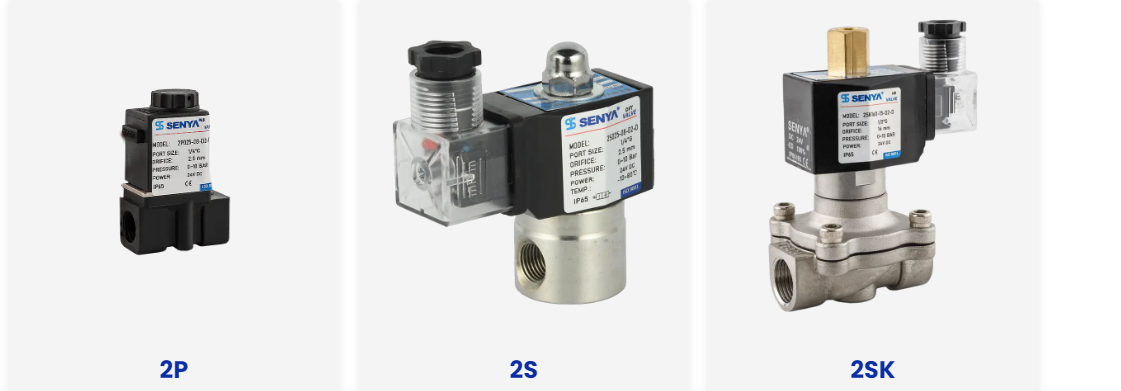

Описание двухходового электромагнитного клапана

2-ходовой электромагнитный клапан, часто называемый 2/2-ходовым электромагнитным клапаном для обозначения двух портов и двух рабочих положений, действует как простой запорный механизм включения и выключения. Поток либо проходит прямо через клапан, либо полностью блокируется, без третьего порта для выпуска или переключения направления. Эта простота делает 2/2-ходовой электромагнитный клапан наиболее распространенным выбором там, где системе необходимо запустить или остановить только один путь потока.

  • Линии охлаждающей воды, которые должны запускать или останавливать подачу в теплообменник или рубашку.
  • Контуры орошения и полива ландшафта, управляющие одной линией подачи
  • Базовые системы дозирования жидкостей в оборудовании для производства продуктов питания, напитков или стиральных машин.
  • Функции наполнения и слива баков и небольших резервуаров

Поскольку водяной электромагнитный клапан часто работает в двухходовой конфигурации, этот тип клапана используется в стиральных машинах, охлаждающих устройствах, сельскохозяйственных ирригационных системах и точках управления общим водоснабжением, где единственной необходимой функцией является простое отключение.

Объяснение трехходового электромагнитного клапана

Трехходовой электромагнитный клапан имеет третий порт, предназначенный для выпуска давления, что позволяет клапану как подавать, так и выпускать воздух из подключенного устройства. Такая конструкция делает трехходовой клапан отраслевым стандартом для управления более крупными технологическими клапанами или привода пневматических цилиндров одностороннего действия, где цилиндр выдвигается под давлением воздуха и возвращается с помощью пружины, а не подачи воздуха с обеих сторон.

Таблица 1: Типичные точки использования трехходового электромагнитного клапана
Использовать точку Функция
Пилотная эксплуатация Активирует мембранные или поршневые технологические клапаны большего размера.
Цилиндры одностороннего действия Подает воздух для выдвижения, позволяя выпуск воздуха с пружинным возвратом.
Вакуумное переключение Чередование между созданием и выпуском вакуума

Описание 5-ходового электромагнитного клапана

Пятиходовой электромагнитный клапан предназначен для более сложного пневматического привода и использует пять портов для направления сжатого воздуха в обе стороны цилиндра двойного действия с одновременным выпуском воздуха из противоположной стороны. Это двойное управление направлением позволяет цилиндру как выдвигаться, так и втягиваться под действием сжатого воздуха, а не полагаться на пружину для обратного хода.

Где обычно используются 5-ходовые клапаны

  • Упаковочное оборудование, требующее точных циклов толкания и втягивания.
  • Автоматизированные складские системы с повторяющимся перемещением захвата и размещения.
  • Роботизированные мобильные платформы, требующие скоординированного действия в двух направлениях
  • Инструменты производственной линии, которые должны быстро вращаться в обоих направлениях

Установка трехходового клапана меньшей производительности в положении, предназначенном для пятиходового агрегата, может снизить производительность примерно на 10–20 процентов. , поскольку цилиндр теряет приводной обратный ход и вместо этого использует более медленный цикл с пружинным приводом, который никогда не предназначался для выдерживания полной рабочей нагрузки.

Сравнение времени ответа и количества портов

Анализ количества портов и типичного времени отклика на срабатывание помогает понять, почему каждая конфигурация соответствует отдельной категории задач.

Количество портов в зависимости от конфигурации клапана 2 2-ходовой клапан 3 3-ходовой клапан 5 5-ходовой клапан

Рис. 1. Сравнение количества портов в распространенных конфигурациях электромагнитных клапанов.

Относительная скорость цикла для разных методов привода цилиндров Продлить Середина цикла Возврат 5-сторонний возврат с электроприводом 3-ходовой пружинный возврат

Рисунок 2. Иллюстративная диаграмма скорости цикла, сравнивающая двухнаправленный возврат с приводом и пружинный возврат.

Риски применения, связанные с выбором неправильного клапана

Несоответствие конфигурации клапана реальному применению создает эксплуатационные и коммерческие риски, которые часто проявляются уже после установки. Неправильный размер порта или неправильное управление выхлопом часто приводят к чрезмерному противодавлению, что ускоряет износ уплотнений и повышает риск прорыва с течением времени. Для крупных производителей поддержание частоты отказов клапанов ниже обычного порога в 0,1 процента во многом зависит от выбора правильной конфигурации с самого начала, а не от ее последующего исправления посредством аварийного обслуживания.

Распространенные последствия неправильного выбора клапана Медленное срабатывание цилиндра Высокий Сниженная пропускная способность Высокий Чрезмерное противодавление Умеренный Преждевременный износ уплотнений Умеренный Незапланированный простой Нижний

Рисунок 3. Иллюстративное ранжирование последствий, обычно связанных с неправильным выбором клапана.

Рекомендации по водяному электромагнитному клапану

Водяной электромагнитный клапан имеет тот же электромагнитный принцип работы, что и воздушный клапан, но изготовлен из материалов и уплотнений, подходящих для постоянного контакта с водой, включая коррозионностойкие корпуса и диафрагмы, предназначенные для работы с минеральным содержанием и колебаниями давления без преждевременного износа. Эти клапаны используются в стиральных машинах, охлаждающих устройствах, сельскохозяйственном орошении, ландшафтных водных объектах и ​​общем управлении водоснабжением зданий, почти всегда в конфигурации 2-ходового или 2/2-ходового электромагнитного клапана, поскольку для большинства задач управления водой требуется только простая функция открытия и закрытия.

Выбор подходящего водяного электромагнитного клапана включает проверку диапазона рабочего давления, размера порта, соединительной резьбы и того, требует ли приложение нормально открытого или нормально закрытого режима работы, поскольку к водным системам часто предъявляются другие требования к безопасности по умолчанию, чем к контурам сжатого воздуха.

Как выбрать между 2-ходовыми, 3-ходовыми и 5-ходовыми клапанами

  1. Определите, требуется ли приложению только простое управление потоком включения и выключения, что указывает на 2-ходовой или 2/2-ходовой электромагнитный клапан.
  2. Проверьте, является ли подключенный привод одностороннего действия с пружинным возвратом, для которого обычно требуется трехходовой клапан.
  3. Подтвердите, является ли привод двойного действия и требует ли приводного движения в обоих направлениях, что требует 5-ходового клапана.
  4. Подберите тип среды, выбрав водонепроницаемые материалы и уплотнения для водяного электромагнитного клапана по сравнению со стандартными пневматическими материалами для воздушных контуров.
  5. Подтвердите необходимое время отклика в соответствии со спецификациями клапана, особенно для производственных линий с большим циклом работы.
  6. Убедитесь, что размер порта и номинальное давление соответствуют существующему трубопроводу и давлению в системе, чтобы избежать проблем с противодавлением.

Параллельное сравнение производительности

Сравнение трех конфигураций с общим набором практических мер показывает, где каждый вариант, естественно, подходит лучше всего.

Скорость отклика Диапазон срабатывания Простота установки Энергоэффективность Область применения 2-сторонний 3-сторонний 5-сторонний

Рисунок 4. Сравнительная эффективность пяти практических показателей в относительном масштабе

Отрасли и области применения различных конфигураций клапанов

Таблица 2. Распространенные отрасли промышленности, в которых используются электромагнитные клапаны
Промышленность Типичная роль клапана
Энергетика и нефтехимия Отключение технологической линии и пилотное управление
Пищевая и фармацевтическая промышленность Дозирование жидкости и управление промывочной линией
Автоматизированные производственные линии Привод цилиндра двойного действия для упаковки и погрузочно-разгрузочных работ.
Сельскохозяйственное орошение Электромагнитный клапан контроля расхода воды в линиях подачи
Удаление пыли и защита окружающей среды Управление импульсным клапаном и системой фильтрации

О пневматической технологии Нинбо SENYA

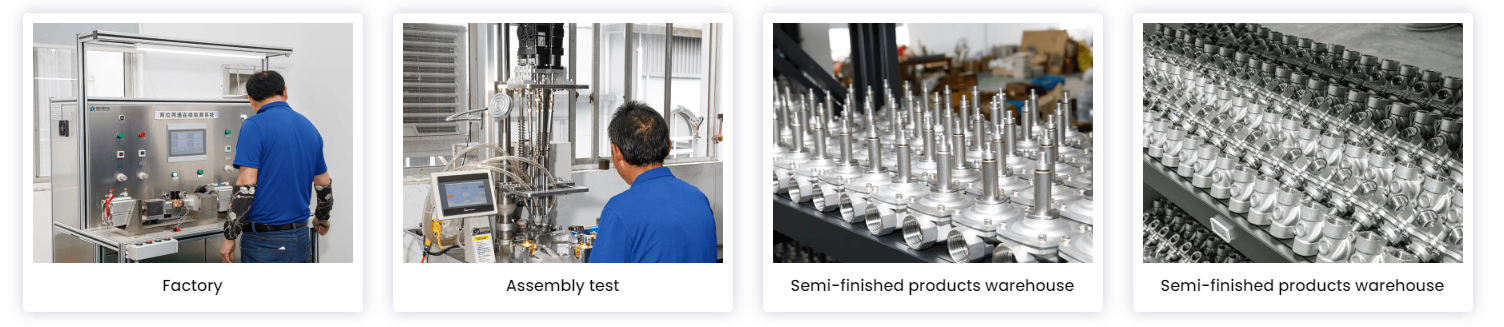

Компания Ningbo SENYA Pneumatic Technology Co., Ltd с 1994 года занимается производством электромагнитных клапанов, цилиндров и сопутствующих пневматических компонентов, придерживаясь подхода к разработке и производству продукции, ориентированного на удовлетворение потребностей клиентов. Компания управляет крупномасштабной базой прецизионного машиностроения в Китае, объединяя обработку с высоким уровнем концентричности и автоматической платформой цифрового тестирования для обеспечения стабильных характеристик продукции в каждом производственном цикле.

СЕНЯ производит более 2 000 000 комплектов пневматических компонентов ежегодно , включая цилиндры и различные типы клапанов, продукция экспортируется в более чем 30 стран, включая США, Турцию, Испанию, Италию, Великобританию, Южную Корею и Австралию. Область применения охватывает автомойку, медицинскую стерилизацию, автоматизированные производственные линии, горнодобывающую промышленность, пылеудаление, музыкальные фонтаны, сельскохозяйственное орошение, солнечные проекты, сельскохозяйственную технику и пищевую промышленность, при поддержке группы технических разработчиков, способной производить компоненты по чертежам или образцам клиентов.

Часто задаваемые вопросы

  • Вопрос 1. Куда в основном экспортируется продукция

    Продукция в основном экспортируется в США, Германию, Японию, Испанию, Италию, Великобританию, Южную Корею, Австралию, Канаду и десятки других стран.

  • В2. Как товары доставляются покупателям

    Отгрузки обычно осуществляются морским транспортом, поскольку завод расположен недалеко от порта Нинбо, а для срочных заказов доступны авиаперевозки через аэропорты Нинбо и Шанхай.

  • Вопрос 3. Каковы условия оплаты

    Условия сделки, такие как FOB, CIF или CNF, подтверждаются вместе с клиентом во время предложения.

  • Вопрос 4. Как обеспечивается качество продукции

    Инспекция следует за каждым производственным процессом с полной проверкой готовой продукции на соответствие требованиям клиентов и международным стандартам с использованием автоматизированной высокоточной испытательной платформы.

  • Вопрос 5. Какова производственная мощность

    На предприятии работают пять производственных линий с ежемесячной производительностью около 30 000 клапанов и различных пневматических изделий, поддерживаемых современными лабораториями и системами тестирования.

  • Вопрос 6. Можно ли изготовить продукцию по индивидуальному заказу

    Да, полная группа технических разработчиков разрабатывает и производит компоненты на основе чертежей или образцов, предоставленных заказчиком.

  • Вопрос 7. Какие области применения охватывают продукты

    Приложения охватывают энергетику, металлургию, нефтехимию, аэрокосмическую, фармацевтическую, пищевую, медицинскую, текстильную, электронную технику, охрану окружающей среды и ирригацию, а также другие области промышленности.

  • Вопрос 8. Какие продукты предлагаются

    Основной ассортимент продукции включает в себя несколько типов электромагнитных клапанов, разъемов, реверсивных клапанов, цилиндров, деталей источников воздуха и других пневматических продуктов.

  • Вопрос 9. Это прямой производитель или торговая компания?

    Компания управляет собственными заводами и производственными базами, а также отделом международной торговли, напрямую занимаясь производством и продажами.

  • Вопрос 10. Как скоро можно ожидать ответа после запроса

    Ответы обычно отправляются в течение 12 часов после получения запроса.
