Что такое пневматическая подгонка быстрого подключения? Полный анализ его структуры, принципа и основной производительности

1. Определение и классификация Пневматические фитинги быстрого подключения

Основное определение

Пневматические фитинги быстрого подключения-это устройство, которое достигает быстрого подключения воздушных труб с помощью механического механизма блокировки. Его функции включают:

Инструменты не требуются: соединение/отключение может быть завершено с одной стороны

Мгновенное уплотнение: встроенная конструкция уплотнительного кольца или герметизации конуса для предотвращения утечки газа

Повторно используется: поддерживает частые подключения и отключение (обычно> 10000 раз)

Основная классификация

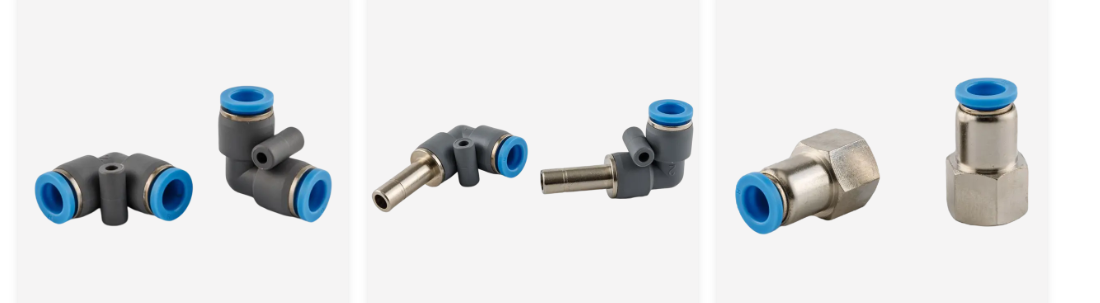

Согласно функции и структуре, его можно разделить на следующие типы:

2. Структурный принцип и рабочий процесс

Основные компоненты и функции

Типичная структура пневматических фитингов быстрого мельницы включает в себя следующие компоненты:

Механизм зажима: шарики из нержавеющей стали или пружинные когти, используемые для блокировки воздушной трубы (сила радиального зажима обычно> 50 н)

Уплотнительный элемент: нитриловый резиновый (NBR) или уплотнительное кольцо FluorOrubber (FKM) с сопротивлением давлению до 1 МПа

Узел корпуса клапана: пружинный клапан, который автоматически закрывает трубопровод при отключении

Материал оболочки: PBT (химическая коррозионная устойчивость), латунь (высокая прочность) или нержавеющая сталь (высокотемпературная устойчивость)

Рабочий процесс (в качестве примера) тип открытия и закрытия двухтовых и закрытия)

Стадия вставки:

Трахея толкает обороты, чтобы сжимать пружину, а стальный шарик катится наружу, чтобы провести путь

Трахея толкает герметизирующее кольцо и толкает клапан, чтобы сформировать путь воздушного потока

Стадия блокировки:

Феррале сбрасывается под действием пружины, а стальный шарик застрял в канавке трахеи для достижения механической фиксации

Уплотнительное кольцо тесно вписывается в внешнюю стену трахеи, чтобы сформировать уплотнение

Стадия отключения:

Потяните обороты назад, стальный шар отделен от трахеи, а клапан автоматически закрыт под силой пружины

3. На что вы должны обратить внимание при использовании пневматических подшипников?

Спецификации установки и соединения

• ПРЕИМУЩЕСТВА ПЕРЕВА

Требования к резке:

Используйте специальную трубную резинку для обеспечения гладкого разреза (наклон <3 °)

Удалить засоры (чтобы предотвратить царапину уплотнительного кольца)

Шаги для очистки:

Протрите внутреннюю стену воздушной трубы с помощью тканью без ворки, окунутой в спирте, чтобы не допустить попадания частиц по воздушной дорожке

• Правильный метод соединения

Ключевые моменты для эксплуатации и технического обслуживания

• Ежедневные предметы проверки

Обнаружение утечки: нанесите мыльную воду на границу каждую неделю и наблюдайте за пузырями (незначительные утечки требуют своевременной замены уплотнительных колец)

Статус трахеи: проверяйте трахею на наличие трещин и затвердевания каждый месяц (стареющая трахея должна быть немедленно заменена)

• Регулярное обслуживание

• Запрещенные операции и предупреждения о рисках

Запрещено поведение

Использование избыточного давления (превышение давления номинального давления вызовет взрыв)

Смешанная среда (такая как кислородные суставы ошибочно связаны с смазскими трубопроводами, вызывающими взрывы)

Подключить и отключить под давлением (давление должно быть высвобождено перед работой, чтобы предотвратить воздействие и травмы воздушного потока)
