1. Принцип работы Цилиндр

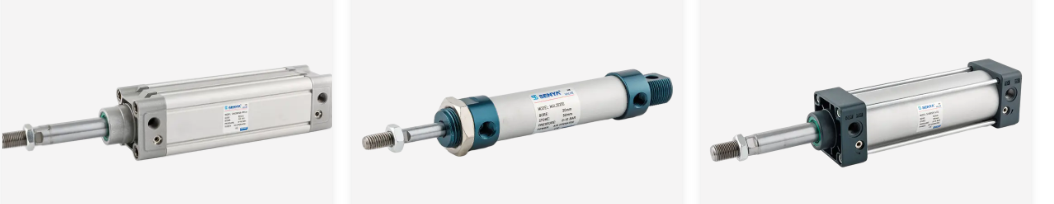

Цилиндр – механическое устройство, преобразующее энергию сжатого воздуха в линейное механическое движение. Он состоит из цилиндрической оболочки или цилиндра, поршня и различных уплотнительных компонентов. Когда сжатый воздух поступает в цилиндр через воздухозаборник, он оказывает давление на поршень, заставляя его перемещаться по длине цилиндра.
Цилиндр двустороннего действия (наиболее часто используемый):
Вперед: Сжатый воздух поступает через порт А, толкая поршень в сторону. Воздух с другой стороны поршня выпускается через порт B.
Реверс: Сжатый воздух поступает через порт B, толкая поршень в другую сторону. Воздух из порта А закончился.
Особенности: Оба направления приводятся в движение сжатым воздухом, что обеспечивает стабильную выходную силу и контролируемый ход.
Цилиндр одностороннего действия:
Вперед: Сжатый воздух поступает через одно отверстие для воздуха, выталкивая шток поршня наружу.
Реверс: Когда воздух из канала выпускается, шток поршня отталкивается назад под действием внутренней пружины.
Особенности: Простая конструкция и низкое потребление воздуха. Однако пружина занимает часть пространства хода, а выходная сила во время втягивания меньше, чем во время выдвижения, поскольку она должна преодолевать силу пружины.
2. Основные особенности и преимущества
Простая конструкция, простота установки и обслуживания. По сравнению с гидравлическими и электрическими приводами пневматические цилиндры имеют более простую конструкцию, меньший процент отказов и требуют относительно низких технических навыков от обслуживающего персонала.
Адаптируемость: они могут надежно работать в суровых условиях, таких как высокие температуры, взрывозащищенные системы и пыльная среда (электрические системы могут потребовать более высоких затрат для достижения того же уровня безопасности в этих средах).
Высокая скорость и быстрый отклик: большой поток сжатого воздуха позволяет цилиндру достигать высоких скоростей.
Превосходная защита от перегрузки: когда цилиндр останавливается из-за перегрузки, он не перегорает и немедленно возобновляет работу, просто устраняя перегрузку.
Бесступенчатый регулятор скорости: пневматические компоненты, такие как дроссельные заслонки, позволяют плавно и легко регулировать скорость цилиндра.
Доступность: первоначальная стоимость покупки и текущие затраты на техническое обслуживание относительно невелики.
3. Как выбрать пневмоцилиндр?
В реальных проектах при выборе цилиндра ключевыми факторами являются следующие параметры:
Диаметр цилиндра: определяет выходную силу цилиндра. Чем больше диаметр, тем больше выходная сила. Выбирайте цилиндр в зависимости от требуемой силы тяги/тяги.
Ход: длина выдвижения и втягивания штока поршня. Выбирайте цилиндр в зависимости от необходимого расстояния хода.
Способ крепления: Примеры включают крепление на штативе, фланцевое крепление и крепление на скобе. Крайне важно выбрать способ крепления, соответствующий конструкции оборудования.
Определите, требуются ли аксессуары: примеры включают магнитный переключатель (для определения положения поршня), буфер (для уменьшения удара в конце хода) и дроссельный клапан (для контроля скорости).
