Какова именно функция пневматического распределительного клапана? Обязательно к прочтению новичкам!

В современном механическом оборудовании различные пневматические компоненты, такие как цилиндры, захваты и приводы, работают бесперебойно. Несмотря на кажущуюся простоту, на самом деле решающим элементом этой бесперебойной работы является часто упускаемый из виду пневматический распределительный клапан . Для новичков в пневматических системах структура, функции и роль распределительного клапана часто кажутся сложными — почему такой маленький клапан издает постоянный «щелкающий» звук при запуске оборудования? Почему цилиндр выдвигается и втягивается полностью в зависимости от этого компонента?

Основная функция А. пневматический распределительный клапан заключается в том, чтобы направлять поток сжатого воздуха, определяя, в какую камеру воздух поступает, а из какой выходит, тем самым управляя направлением движения привода. Без гидрораспределителя воздух не может распределяться систематически, цилиндр теряет способность выдвигаться и втягиваться, и работа всего оборудования становится невозможной. Роль пневматического распределительного клапана в оборудовании гораздо важнее, чем многие себе представляют. Он не только заставляет привод «двигаться», но также берет на себя функцию планирования логики действий. Например, в упаковочной автоматической машине такие действия, как подача, запечатывание, прессование и возврат, должны выполняться в заранее определенной последовательности. Переключение направления на каждом этапе зависит от направленного клапана, реагирующего на сигнал. Когда ПЛК выдает электрический сигнал, электромагнит срабатывает, сердечник клапана перемещается, воздушный путь переключается, и цилиндр начинает двигаться. После завершения действия поступает еще один сигнал, клапан снова переключается, и действие переходит к следующему шагу. Весь процесс кажется простым, но на самом деле каждый шаг координируется направляющим клапаном, обеспечивающим работу оборудования в соответствии с логическим ритмом.

Помимо определения направления движения привода, пневматические гидрораспределители также несут ответственность за безопасность и стабильность системы. В промышленности оборудование должно оставаться безопасно выключенным в нештатных условиях, таких как внезапные отключения электроэнергии, аварийные остановки и колебания давления. Сбрасываемый направляющий клапан может автоматически переключаться обратно в исходное положение, возвращая цилиндр в безопасное положение и предотвращая опасные проблемы, такие как внезапное падение роботизированной руки, неконтролируемое повреждение захвата или быстрое столкновение направляющих. Особенно в сценариях, требующих определенного позиционирования, таких как зажим заготовок, поддержание давления или приостановка работы, клапан 5/3 с функцией центрального положения может удерживать цилиндр в состоянии «герметизации по центру», «утечки в центре» или состояния «давления по центру», обеспечивая точную остановку или предотвращая накопление остаточного давления. Можно сказать, что гидрораспределитель не только контролирует действие, но и защищает работу всей системы.

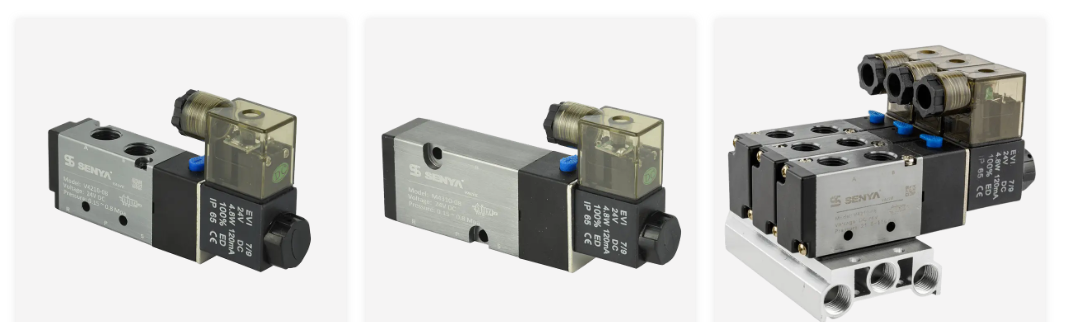

В практическом применении существует множество типов гидрораспределителей, различная конструкция которых определяет различные сценарии использования и функциональные характеристики. Термины «клапан 3/2», «клапан 5/2» и «клапан 5/3», которые часто слышат новички, на самом деле относятся к количеству проходов и положений клапана. Клапаны 3/2 обычно используются в цилиндрах одностороннего действия или в контурах воздуходувки, имеют простую конструкцию и четкое действие; Клапаны 5/2 — наиболее распространенный выбор в промышленном оборудовании, используемый для возвратно-поступательного движения почти всех цилиндров двойного действия; а клапаны 5/3 подходят для механизмов, требующих точного позиционирования и поддержания давления, например, для позиционирования роботов и удерживающей силы в процессах прессования. Хотя числа могут показаться сложными, как только будет понято значение отрывков и позиций, новички смогут быстро понять их рабочую логику.

Несмотря на небольшой размер, пневматический распределитель является душой всей пневматической системы. Он определяет направление воздушного потока, логику действий, стратегию безопасности и стабильность системы, что делает его наиболее «командующим» компонентом пневматической схемы.
